| ドレンセパレータ  | エアタンクアセンブル |
■ドレンセパレータ

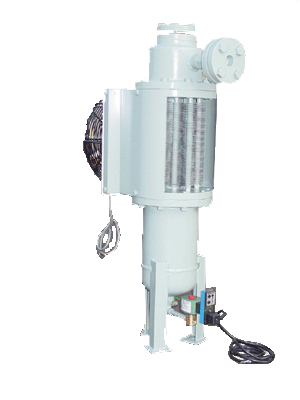

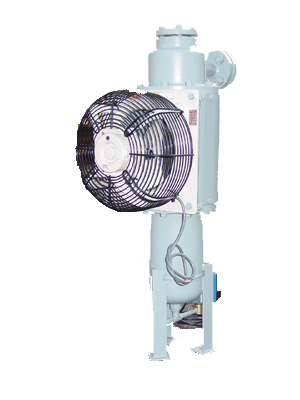

ドレンセパレータ ACD-10型写真 ドレンセパレータ ACD-10型写真
<ACD-10>
コンプレッサーにて加圧した高圧空気中には多量の水分と油分が含まれています。 そのままその高圧空気をエアタンク、各種制御機器に使用しますと制御バルブのスティック、 エアタンクにドレンが多く溜まるといったトラブルが発生します。 そこで、ACD-10型ドレンセパレータをエアタンクとコンプレッサーとの配管の間に設置しますと、 エアタンク内に流出する水分、油分を大幅に減少することが出来ます。
ACD-10型ドレンセパレータは電動ファンによる強制クーリング、タイマードレンバルブによる定期的なドレンの排出、 堅実な本体構造により、安定した性能を発揮するように設計、製作されています。

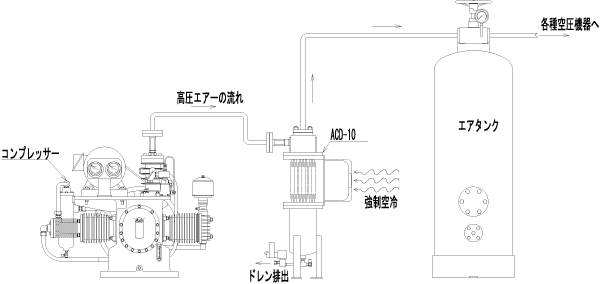

<システム図>
システム図

高さ 920
エア入口出口 20A溶接フランジ ※変更可
電源 AC200/200/220V
-50/60/60Hz3φ

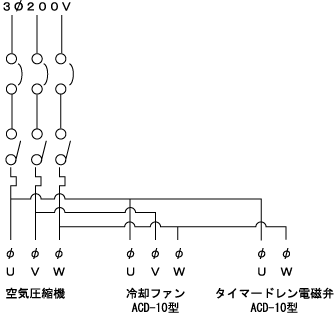

<電源配線図>
電源配線図
